XM-F40L（75F）轴向柱塞马达

XM-F40L、XM-F75F、TX-F75F斜盘式轴向柱塞马达，是可逆的液压元件。同一元件既可作油马达使用，又可作油泵使用（可直接与ZBD40、ZBD75泵互换使用）。这种马达具有结构紧凑、体积小、重量轻、工作压力高、效率高等优点。它同其它元件（阀、液压缸等）可组成闭式或开式...

获取报价

售后服务热线
180-1286-1519

厂家直销

品质保障

闪电发货

服务无忧

产品概述
型号说明
结构剖视
工作原理
技术参数
外形尺寸

产品概述：

XM-F40L、XM-F75F、TX-F75F斜盘式轴向柱塞马达，是可逆的液压元件。同一元件既可作油马达使用，又可作油泵使用（可直接与ZBD40、ZBD75泵互换使用）。这种马达具有结构紧凑、体积小、重量轻、工作压力高、效率高等优点。它同其它元件（阀、液压缸等）可组成闭式或开式液压系统。适用于工程机械、起重运输机械、建筑机械以及机床、船舶、矿山、冶金等各类机械。

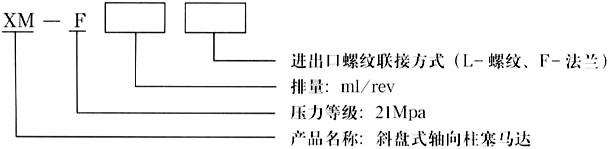

型号说明：

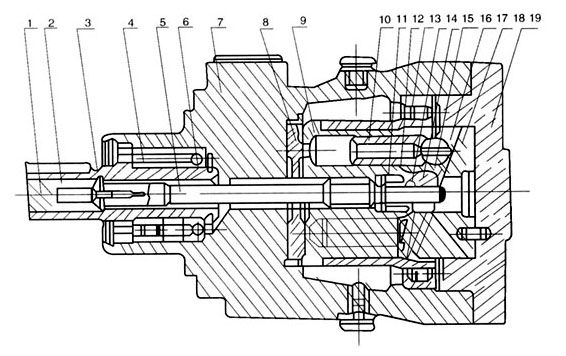

结构剖视：

工作原理：

马达外轴（3）同轴承（4）（6）支承在壳体（7）上，内轴（5）通过花键一端与外轴联接，另一端与缸体（9）花键联接，启动及空载时缸体在弹簧（2）和（11）作用下与配油盘（8）保持一定的油膜接触，缸体另一端用轴承（13）支承在壳体上，缸体孔中有7个柱塞（10），柱塞的球形端部与滑靴（17）球窝包锁，通常在工作时滑靴受油液压力作用与斜盘（18）保持一定的油膜接触，但当自吸启动和转速突然升高时，滑靴可能浮起，为了防止这种现象，在内轴端部受弹簧（11）作用的球铰（15）顶住回程盘将滑靴压在斜盘表面。

技术参数：

型号	理论排量 ml/r	压力（Mpa）		转速（r/min）		输出扭矩 N.m	容积效率 ≥%	总效率 ≥%	重量 kg
		额定	最高	额定	最高
XM-F40L	40	21	28	1500	2500	118	92	85	28
XM-F75F	75				2000	225			60
